结构工程是一门科学，更是一门艺术。结构工程师的成长，离不开扎实的理论学习和深入的工程实践。结构设计是创造性、技术性的服务工作，不是简单的满足规范，要善于从建筑中发掘结构之美，结构设计创作需要突破新领域，与时俱进，才能有良好优秀的设计作品。


设 计作品展——复杂建筑、结构项目

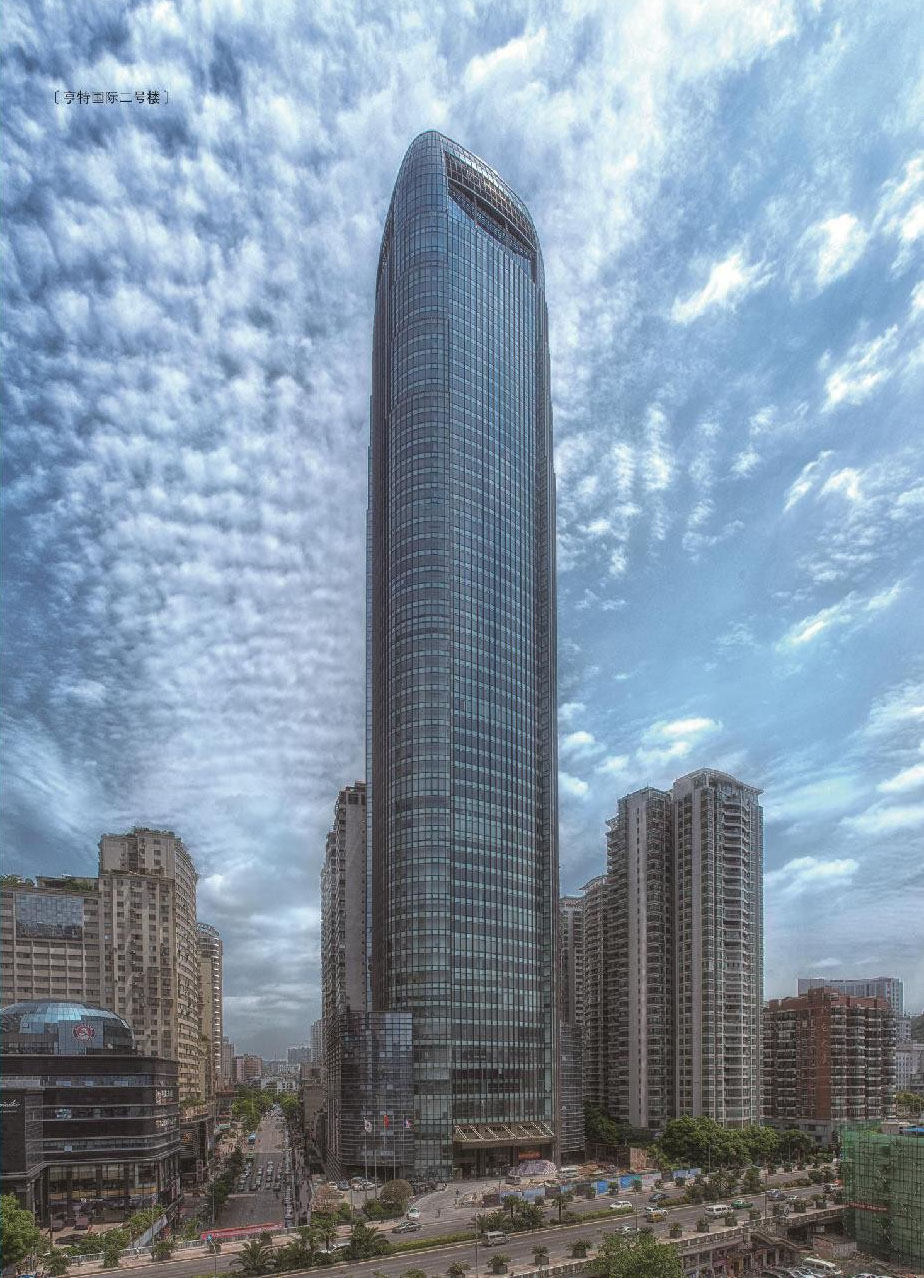

工程概况：位于护国路与指月街交接处，其中塔楼为53层超高层建筑，总建筑面积约7.8万平方米，总建筑高度212.0M，结构体系为钢筋混凝土框筒结构，其中框架柱通过设置芯柱有效减小柱截面，成功运用纯钢筋混凝土结构于200米的超限高层。


工程概况：位于万东高架桥与文昌南路立交口, 建筑层数：地下7层，地上58层，地上部分1至8层为配套用房；9~36层为办公用房；55层\56层为酒店大堂；38~54层为酒店客房，建筑高度：224.45m，为超高超限工程。

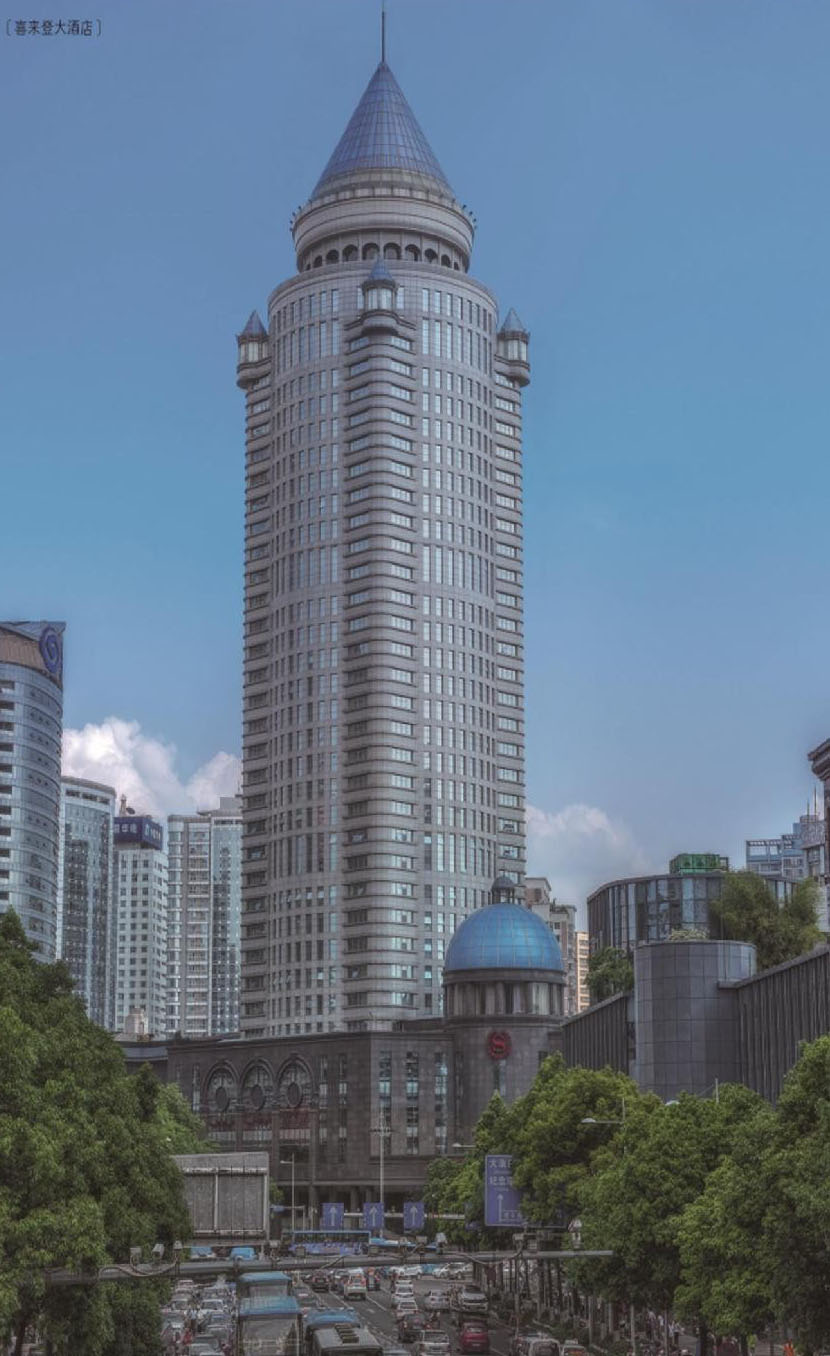

03、贵航喜来登大酒店

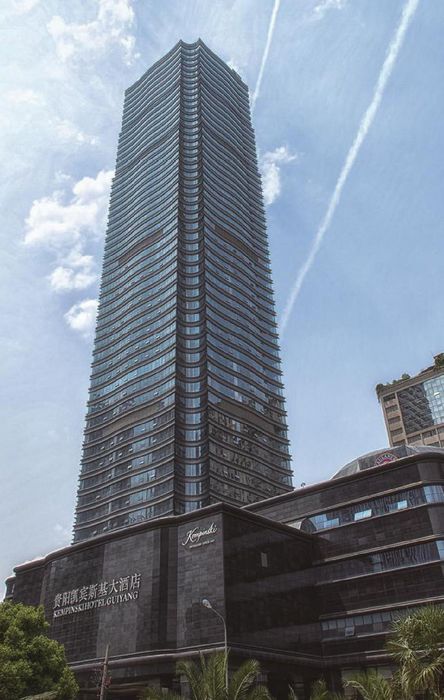

工程概况：位于中华南路与遵义路交接处， 总建筑面积约5.5万平方米，设两层地下室，地上38层，总建筑高度134.8米，本工程为超高超限工程，在贵州省首次成功运用型钢混凝土柱、梁。

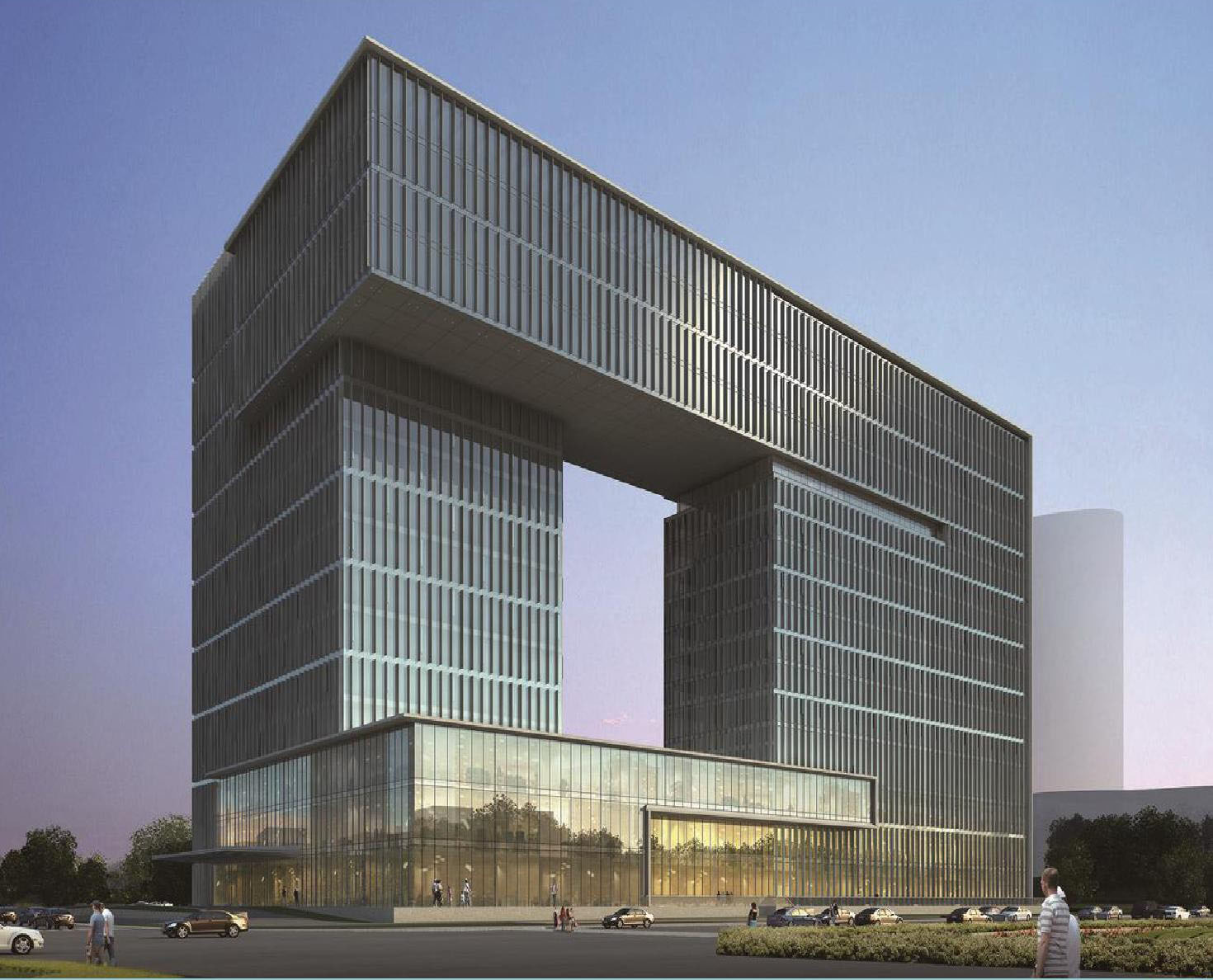

工程概况：项目位于上海市观山湖区，总建筑面积9.9万平方米，结构形式为框架剪力墙，办公楼顶部采用钢结构向外悬挑，跨度为11.1米，办公楼及酒店在顶部通过30m钢结构连接，连接体在办公楼侧与混凝土柱铰链相连，在酒店一侧用滑移支座相连，滑移支座按罕遇地震下两座单体最不利弹性位移进行设计，保证两个单体在罕遇地震下不致相撞或脱落。

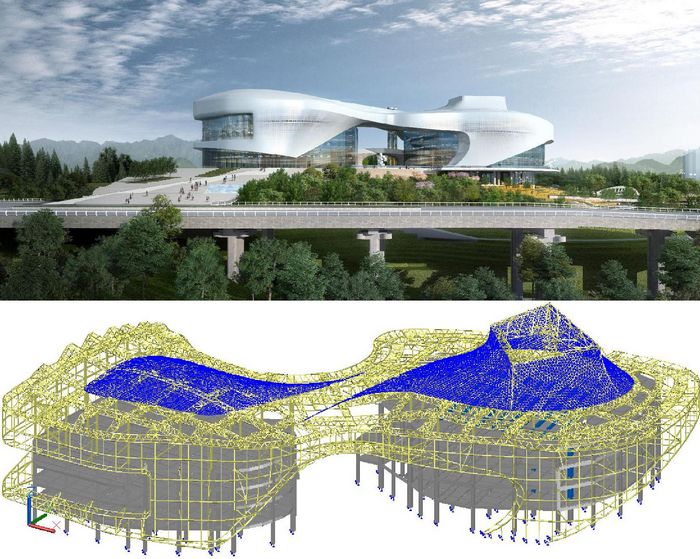

工程概况：国际山地旅游联盟是中国西部首家国际旅游组织，是我国第一个总部设在北京以外的国际旅游组织。总建筑面积为:2.49万方。建筑外壳为多曲面异形结构，最终采用参数化设计达到建筑外立面造型要求。

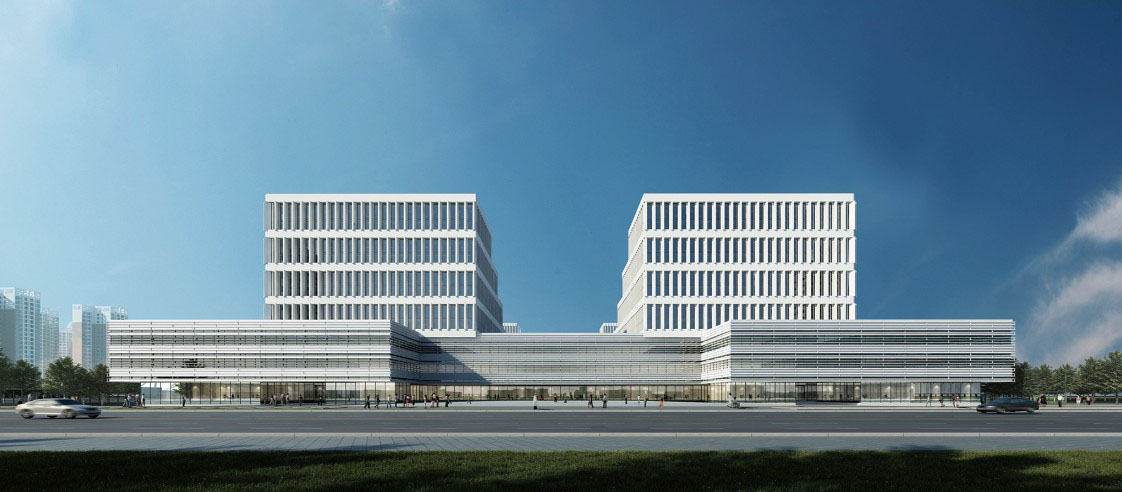

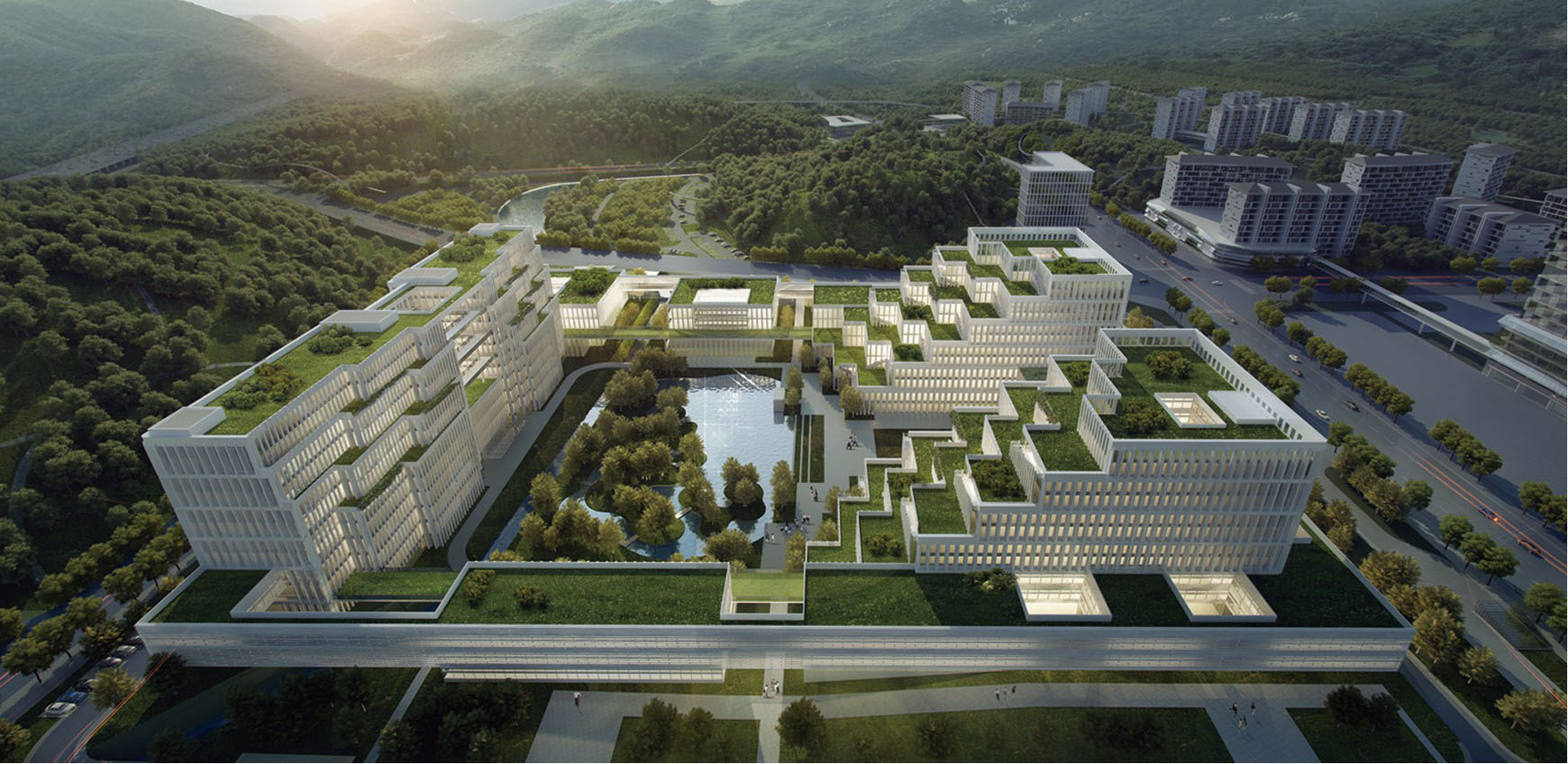

项目用地位于上海市观山湖区西二环与林城东路交叉口西南角,核定床位数共1700床，项目总建筑面积约21.76万平方米，为糖尿病、肿瘤专科医疗综合体。

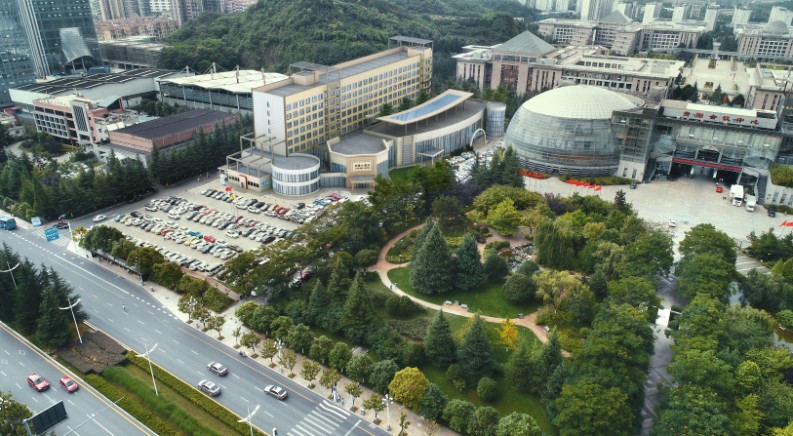

概况：金阳大酒店己投入使用约15年，现拟对酒店硬件设备设施进行升级改造。

在原建筑塔楼部分加三层，裙房部分加二层。为了减轻加建楼层重量，减少加固改造量，以及缩短工程周期，对拟加建的楼层，采用装配式钢结构进行修建。

概况：由于该工程外地设计院对贵州省的地质情况及基础设计了解不深，我院针对基础设计及上部结构进行优化设计，仅基础部分为业主节约投资约300万元。

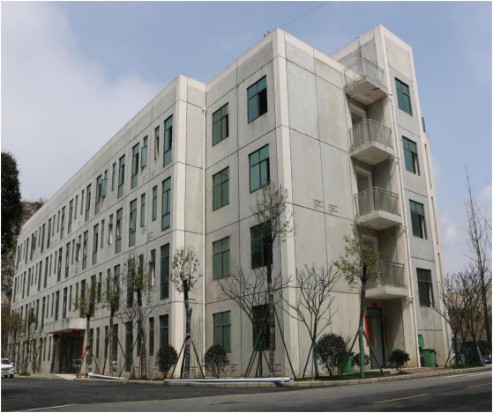

工程概况：建筑高度均为5层，建筑高度为16.5m，总建筑面积约为9400m2，采用 装配整体式框架结构，构件装配率达到80%，预制构件包括预制三明治外墙板、预制内墙板、叠合梁、叠合板、预制柱、预制阳台、预制楼梯。



设计作品展——装配式建筑

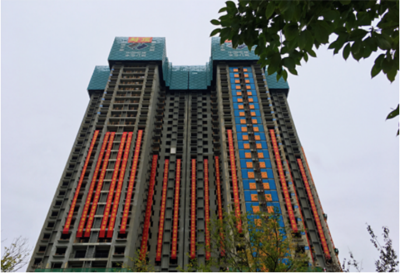

工程概况：贵州省第一个大型装配式建筑示范工程，项目位于金清大道上枧村，总用地面积为5.5万平方，总建筑面积为26.2万平方。均为30~33层的高层住宅，采用 装配整体式剪力墙结构，其中装配式施工建筑面积约13.6万万平方，预制构件包括墙板、叠合楼板、楼梯等，预制率31.22%，装配率：62.0%。目前9,10,11,12楼己封顶，1~8楼已全面进入装配式施工阶段。

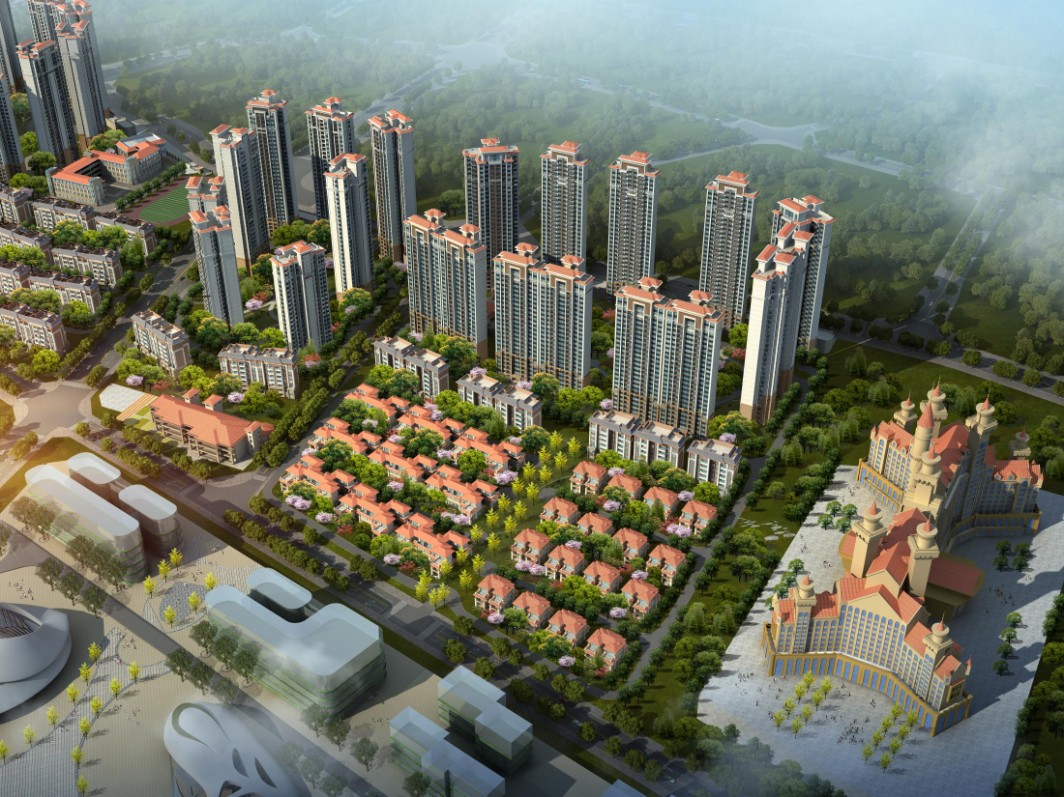

工程概况：工程位于上海恒大童世界贵安组团，23~24总建筑面积为15.4万平方。均为18~32层的高层住宅，采用 装配整体式剪力墙结构，预制构件为预制叠合板、预制阳台板、预制凸窗板、预制空调板、预制楼梯、预制轻质条板内隔墙。装配率：36.0%。



项目工程概况：项目规划含生产区、产品建筑展示区和企业中心，主要产品为蒸压了轻质加气混凝土（AAC）板材等。项目占地约230亩（一期用地120亩），项目建设总投资估算为2.5亿元，一期投资1.5亿元。

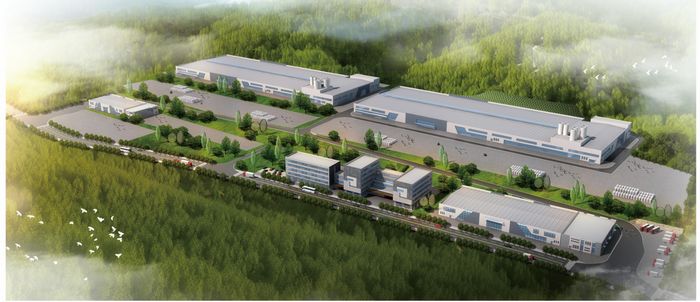

工程概况：本项目项目占地约220亩，设计安装四条自动化生产线：外墙板生产线、内墙板生产线、叠合板生产线及轻质条板生产线。设计年产能约15万立方米。

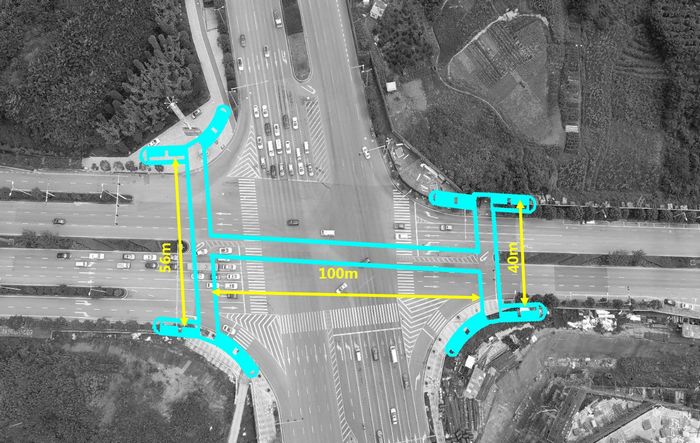

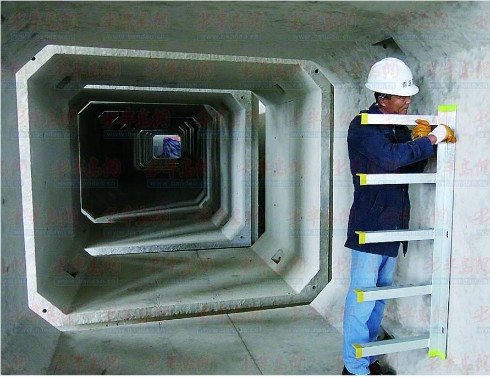

工程概况：目前长岭北路与林城东路、东林寺路相交处，以及黔灵山路与世纪城龙泉苑街相交处，共3处交叉口均因人流量过大需修建人行地道。

人行地道修建工期长，对交通影响大，是交叉口改造重点考虑因素之一。故考虑采用装配式技术来缩短工期，减少施工对交通的影响。设计过程中与绿筑科建公司合作申报了两个发明专利及两个实用新型专利。

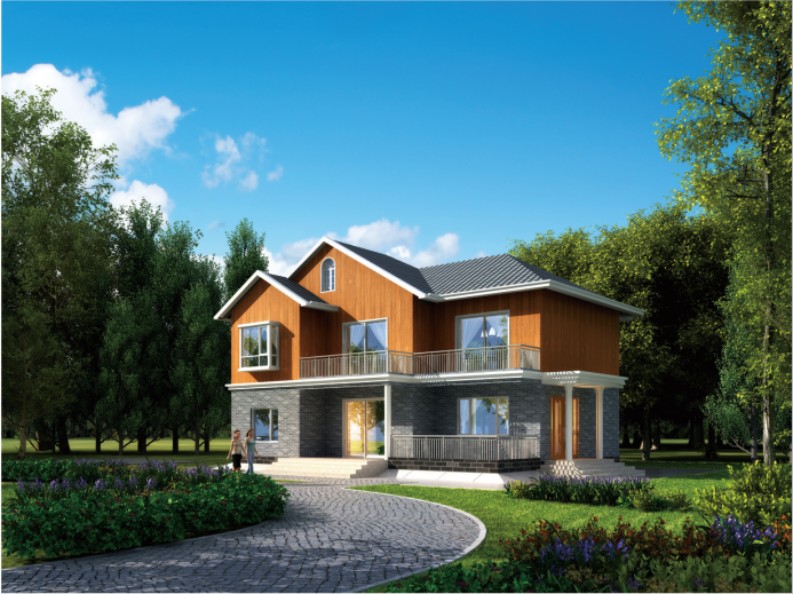

工程概况：绿筑一号样板别墅总建筑面积为253m2,共两层别墅，采用 装配整体式剪力墙结构。

预制混凝土方量为92.3m2，现浇混凝土方量为13.2m2，横向采用新型套索连接，竖向采用波纹管浆锚连接，施工方便结构安全，极大减少现场混凝土湿作业量，绿色环保，四天便能完成一栋别墅的安装工作，且外墙采用瓷砖反打技术，瓷砖一次整体成型，粘接力强，可用于高层建筑。预制构件：预制内墙板、叠合板、预制楼板、预制梁、预制阳台。 装配率约为：95%。



工程概况：该项目为住建厅对口帮扶工程，由于施工现场道路狭窄及运输等原因，综合比较后采用装配式钢结构修建。



工程概况：项目位于贵州省盘州市新城区南湖路东侧，该工程原为惟帮建筑事务所的建筑大师汪克创作，造型复杂，且采用全钢结构。由于各方面原因，2013年主体局部完成后停工至2018年初，现再次启动该项目，由于多年来相关规范的调整，加上该项目为三边工程，施工图设计各专业衔接脱节，未能充分体现原方案设计意图，现特委托我公司进行全面设计。



工程概况：工程位于云南省临沧市耿马傣族佤族自治县，该区域上地处喜马拉雅山地震带东南端，腾冲～耿马～澜沧地震带的中部，地质构造复杂，是一个地震高发区。抗震设防烈度为8度，设计基本地震加速度为0.30g。项目规模为5000座以内的体育场。钢结构罩棚主要由屋盖及主拱、受力桁架、稳定桁架。其中屋盖采用球面网壳，平面投影呈月牙形，跨度158米，宽40米，最高处31米，采用空间管桁架体系。本工程主要是158米的大跨屋盖超限，顺利通过了云南省建筑工程抗震设防专项审查专家委员会的专项审查。

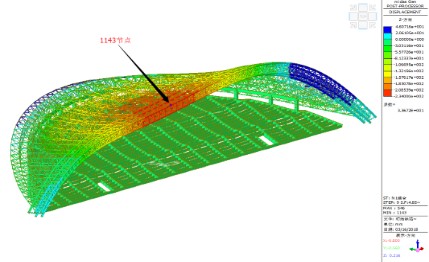

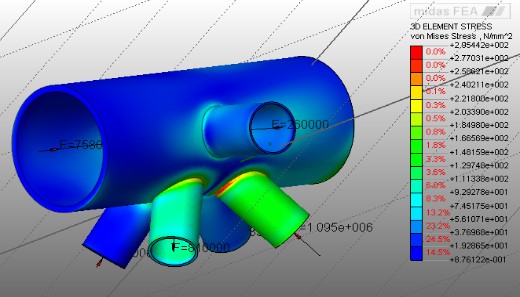

节点有限元分析

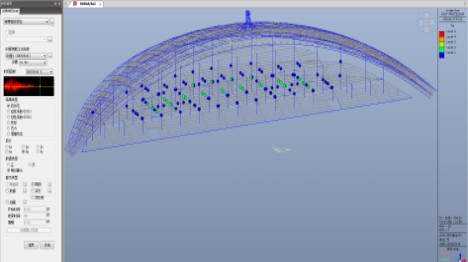

结构模型轴测图

屈曲分析

动力弹塑性分析

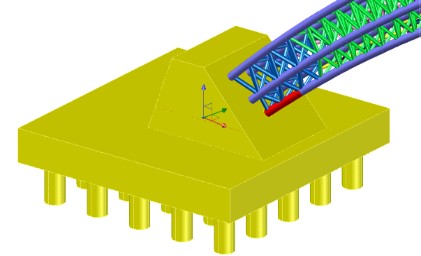

.实体基礅与杆系模型协同分析



工程概况：该工程包含5个地块，28个厂房，一层及多层重型钢结构厂房，多层厂房楼板采用钢筋桁架楼承板，项目位于上海市观山湖区金华镇，规划占地总面积为31.9万平方米，拟建建筑总建筑面积约为30万方平方米。

工程概况：本工程为单层网壳钢结构，总建筑面积：4000㎡。

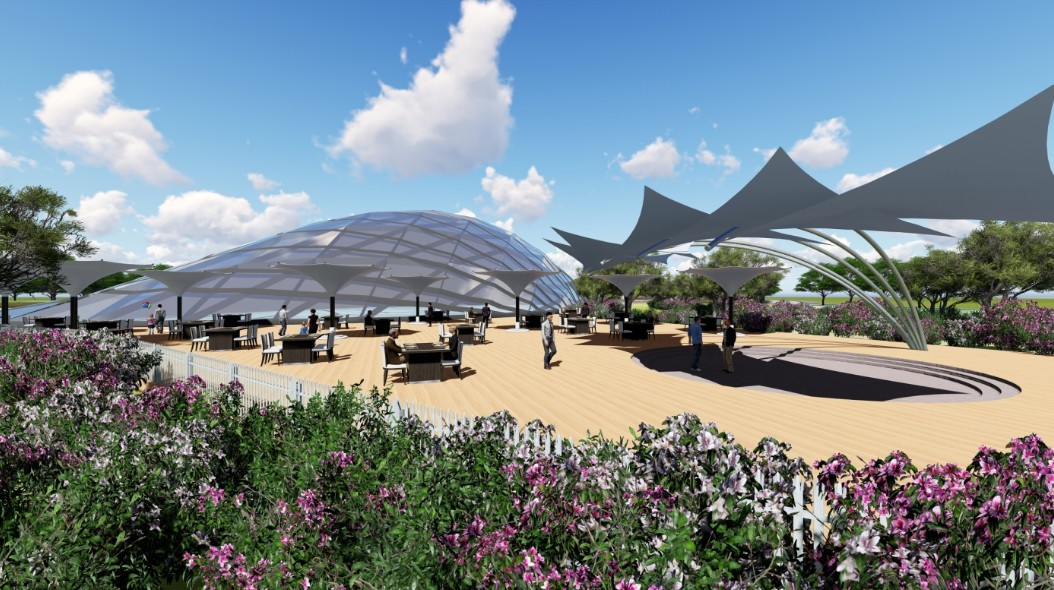

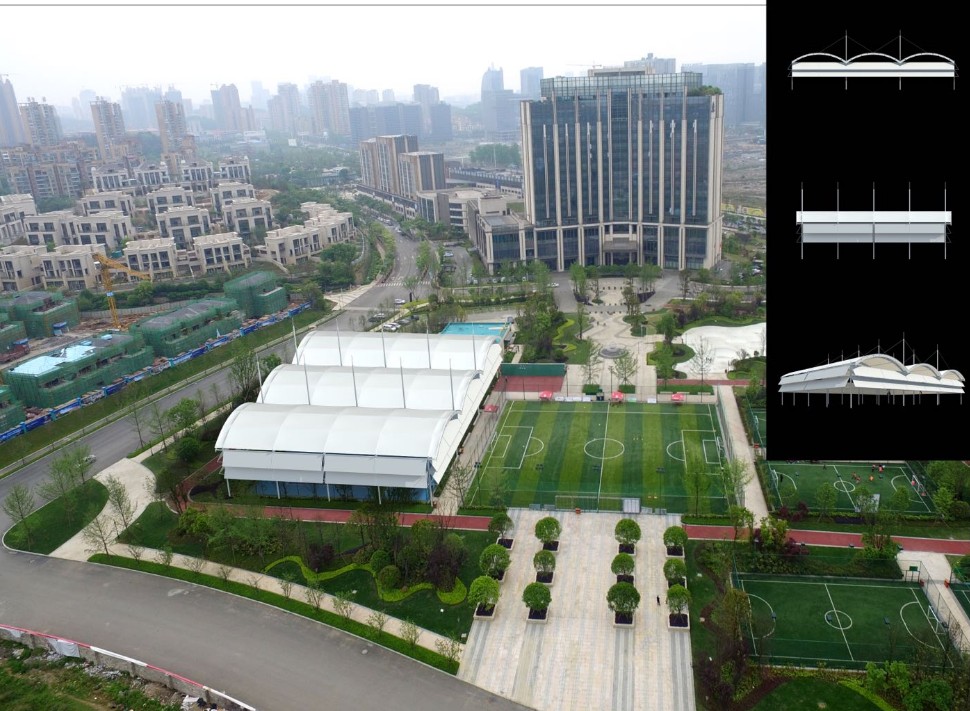

工程概况：本工程为膜结构拱屋面，总建筑面积：4042.58m2 ，建筑高度：11.5m。

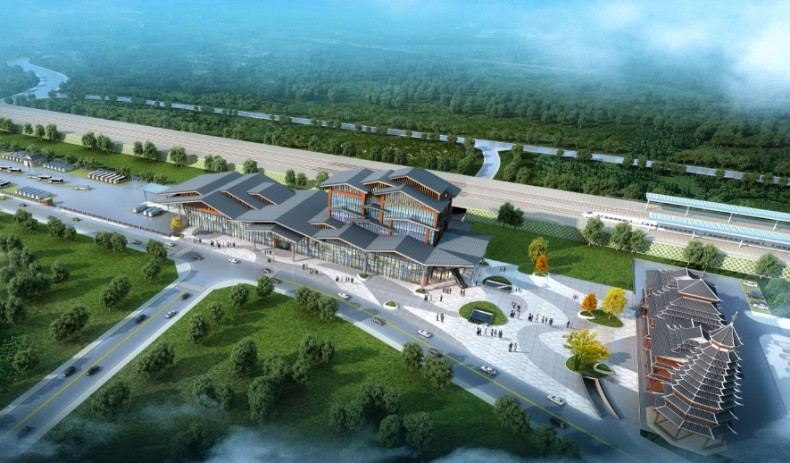

工程概况：侗乡客运站，位于黔东南从江县，下部为混凝土框架结构，采用复杂交错的钢结构坡屋面，最大屋面悬挑20米，树杈柱作为支撑。该工程下部混凝土框架采用PKPM进行分析，并使用3D3S以及MIDAS GEN进行混凝土结构和钢结构的协同分析，多个软件复核计算保证结构安全。屋面采用铝镁锰板屋面系统，轻巧、美观、耐久。

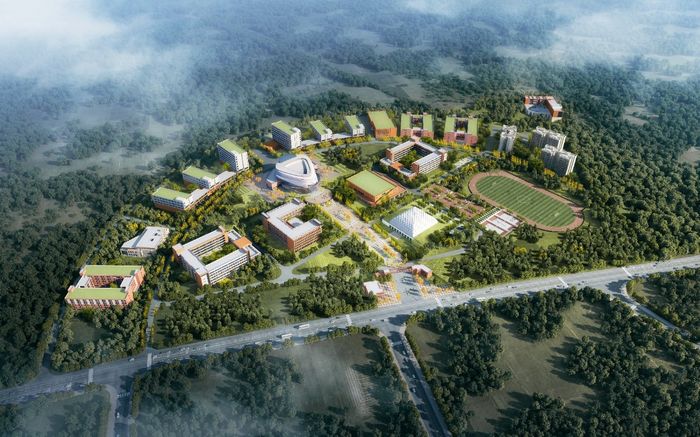

本项目位于国家级自然保护区草海之滨—威宁彝族回族苗族自治县滨海大道777号。本项目为贵州工贸职业学院二期工程项目，建筑面积有17万方。主要由教学楼、食堂、学生宿舍、学生礼堂、行政楼、图书馆、室内游泳馆、教师公寓、学术中心、学生活动中心、创业中心、大门、运动场组成。其中教学楼、食堂、学生宿舍、学生礼堂、行政楼、图书馆、室内游泳馆、学生活动中心、创业中心，高度24米以下；教师公寓、学术中心，高度24米以上。项目内容涵盖教室、宿舍、礼堂、食堂、公寓、图书馆、办公等多方面，各功能区块相对独立而联系快捷，满足高等教学的需求。

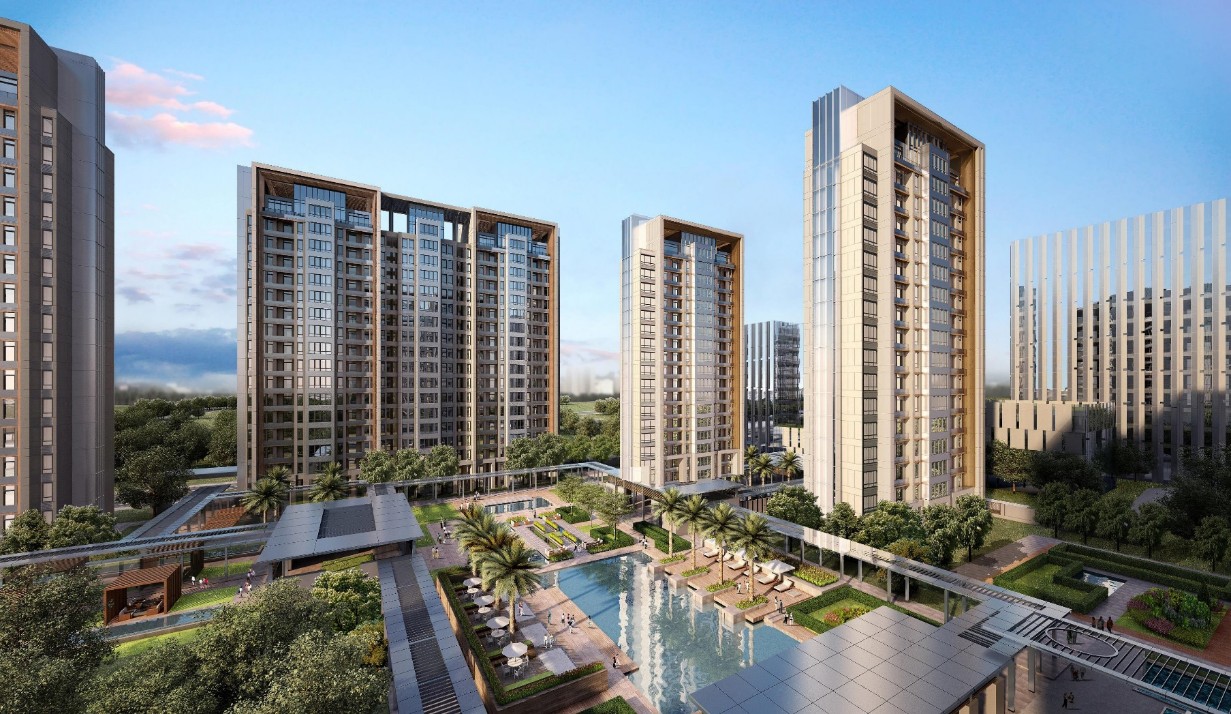

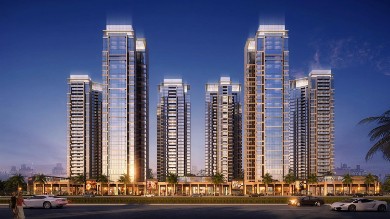

保利大国璟地块宗地编号为G(18)052该地块的用地性质，地上计容建筑面积 556815.75 ㎡，住宅建筑面积 519476.00 ㎡,住宅部分应按照建筑规模不少于15%使用装配式建筑，即装配式建筑面积为77921.4平方米。

   据建筑总图平面方案、甲方销售开盘、施工的分区，暂考虑4栋T8户型为56166平方米的安置房采用装配式方案，2栋公租房面积约为23136平方米，总装配面积为79302平方米，满足用地条件建筑面积的0.15。

该地块实施
1.1 采用高精度模板-铝膜施工工艺
1.2 采用预制 梁、板、楼梯、阳台、飘窗板-构件水平
2.1非承重围护墙非砌筑 - 蒸压轻质混凝土板材（ALC条板）
2.2内隔墙非砌筑   - 蒸压轻质混凝土板材（ALC条板）
3.1全装修  -本项目为精装修交房。
3.2采用管线分离.
项目总结 该项目装配率达到51%，满足国家装配率要求。
